光エレクトロニクスの玉手箱 2016年8月号-補足
図10 電卓用の電源としての太陽電池
![](https://www.adcom-media.co.jp/wp-content/uploads/2016/11/Fig10.jpg)
図11 ソーラー充電式腕時計
![](https://www.adcom-media.co.jp/wp-content/uploads/2016/11/Fig11.jpg)
図12 太陽電池と白色LED を組み合わせたLED ライト
![](https://www.adcom-media.co.jp/wp-content/uploads/2016/11/Fig12.jpg)

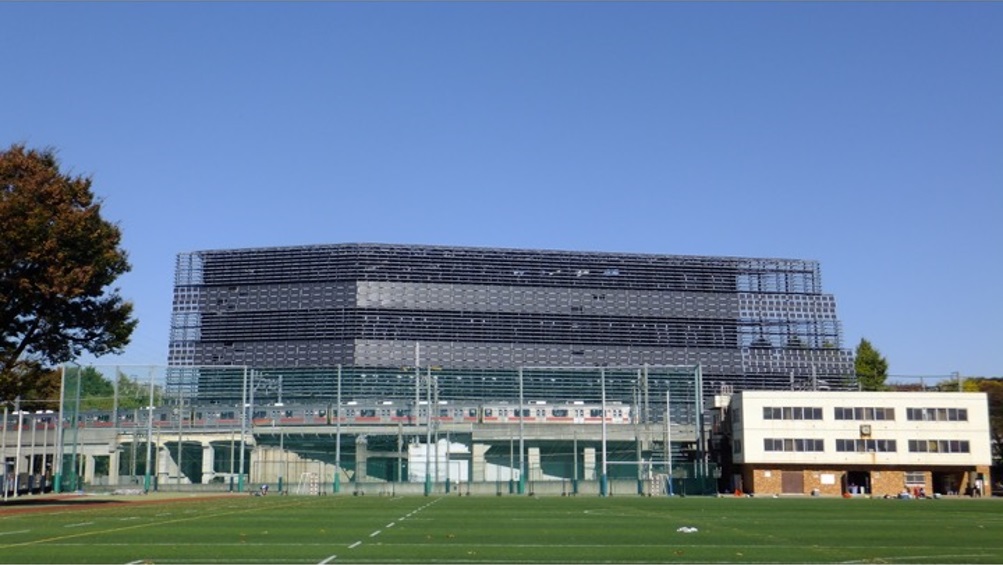

図13 東工大グリーンヒルズ棟の太陽電池
(a)(正面後ろの建物)南面に合計4000 枚のパネルが南面に設置されている。発電量500 kW。(写真提供:東京工業大学:伊原学研究室)(b) 内部から見たパネル。上向きの配置。図(a)の壁面が黒っぽく見える階に設置されて太陽が上方向にある時の発電用に角度が付けられている。(撮影:伊賀健一)
![](https://www.adcom-media.co.jp/wp-content/uploads/2016/11/Fig13a.jpg)
(a) 環境エネルギーイノベーション棟(南面)
![](https://www.adcom-media.co.jp/wp-content/uploads/2016/11/Fig13b.jpg)
(b)
図14 壁面に設置された薄膜太陽電池。東工大図書館の南壁面。ガラス面の間に黒っぽく見える縦縞状の部分。第41 章の図1と同じ形式の太陽電池が使用されている。(撮影:伊賀健一)
![](https://www.adcom-media.co.jp/wp-content/uploads/2016/11/Fig14.jpg)
図15 屋根上に設置された太陽電池。東工大蔵前会館屋上。
(撮影:伊賀健一)
![](https://www.adcom-media.co.jp/wp-content/uploads/2016/11/Fig15.jpg)
図D1 傾斜した地面に設置された太陽電池パネル
(撮影:後藤顕也氏)
![](https://www.adcom-media.co.jp/wp-content/uploads/2016/11/FigD1.jpg)
