光エレクトロニクスの玉手箱 2014年6月号-補足

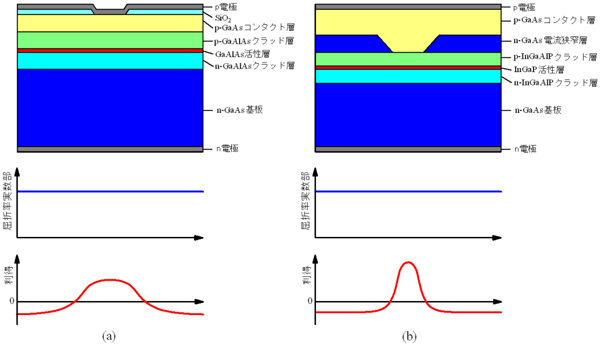

図5 利得導波型レーザーの構造例と水平方向の複素屈折率分布模式図 (a) 電極ストライプ構造 (b) 内部ストライプ構造
![](https://www.adcom-media.co.jp/book/tmo/images/1406/Fig5.png)

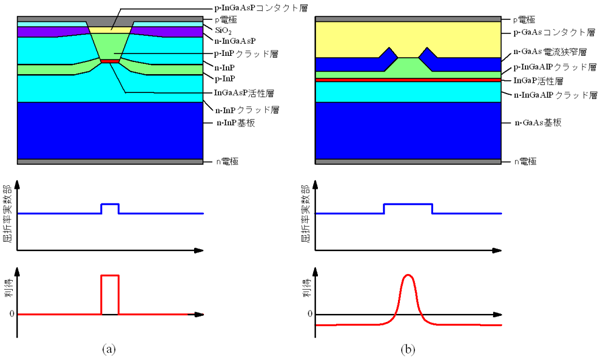

図6 屈折率導波型レーザーの構造例と水平方向の複素屈折率分布模式図 (a) 埋め込みヘテロ(BH)構造 (b) 選択埋め込みリッジ(SBR)構造
![](https://www.adcom-media.co.jp/book/tmo/images/1406/Fig6.png)

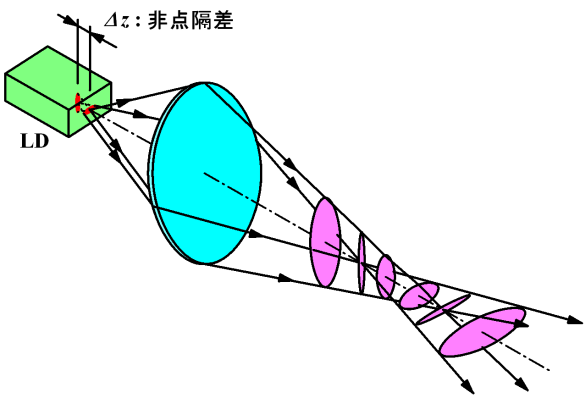

図12 半導体レーザーの非点隔差
![](https://www.adcom-media.co.jp/book/tmo/images/1406/Fig12.png)

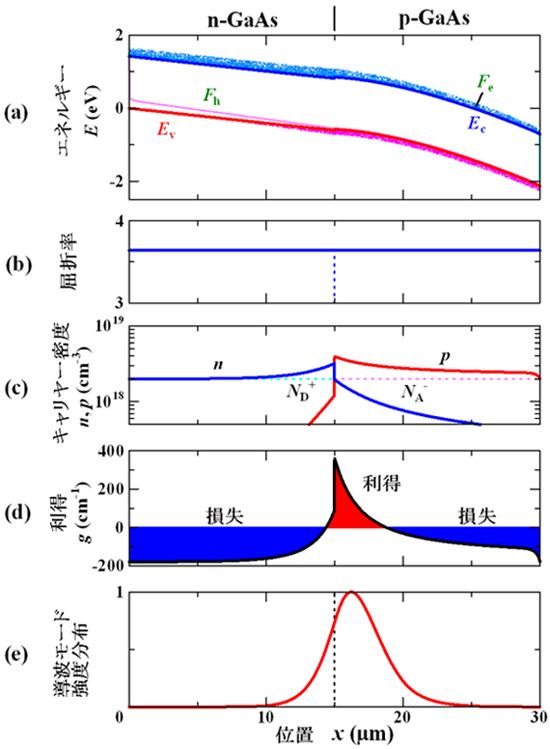

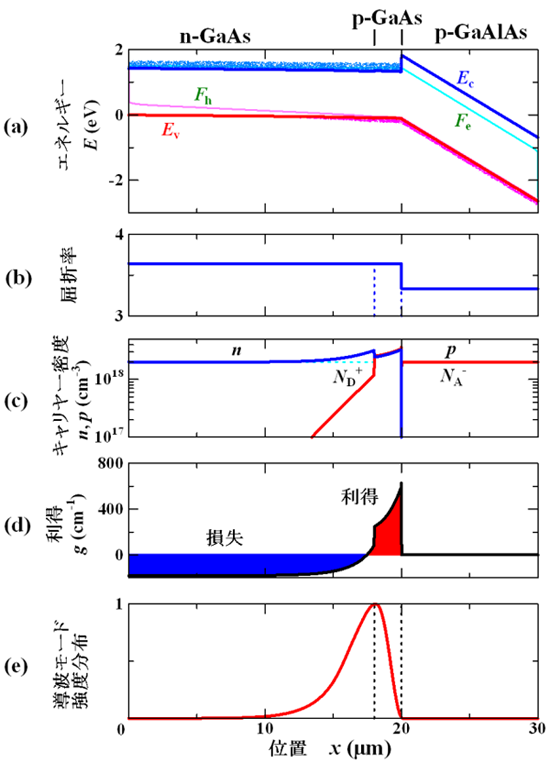

図13 pnホモ接合 (a) バンド構造, (b) 屈折率分布,(c) キャリヤー密度分布, (d) 利得分布, (e) 導波モード強度分布

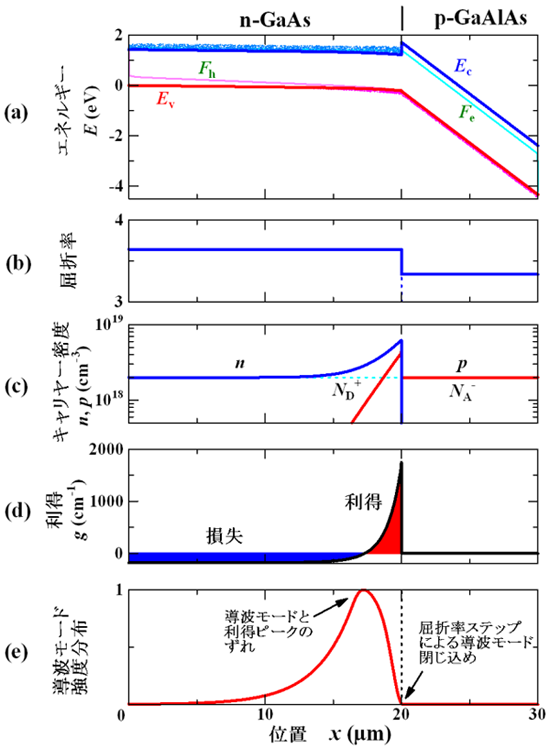

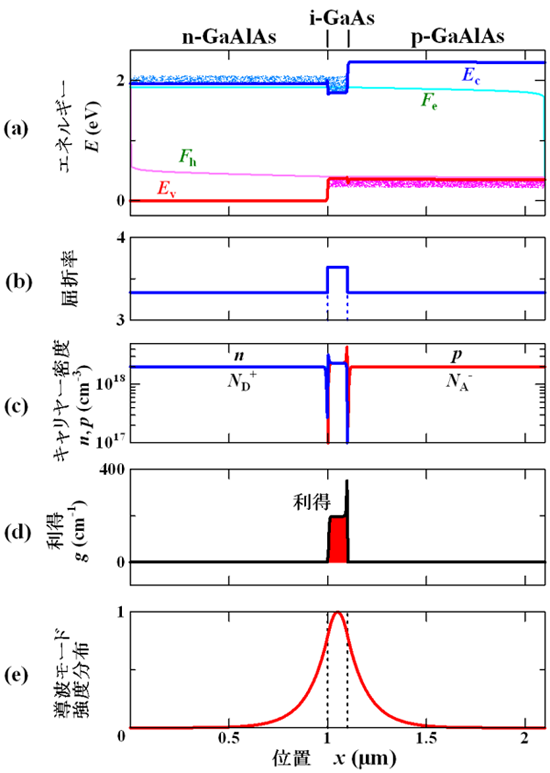

図18 2重ヘテロ構造 (a) バンド構造, (b) 屈折率分布,(c) キャリヤー密度分布, (d) 利得分布, (e) 導波モード強度分布
図21 半導体レーザーのシミュレーション例
![](https://www.adcom-media.co.jp/book/tmo/images/1406/Fig21a.png)

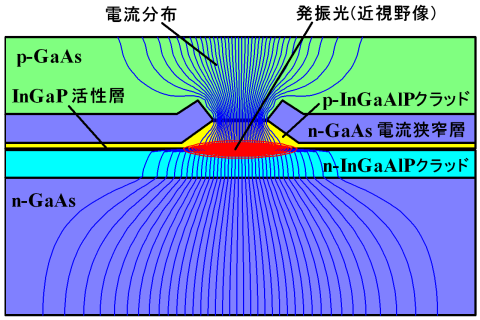

(a) InGaAlP系赤色半導体レーザー
![](https://www.adcom-media.co.jp/book/tmo/images/1406/Fig21b.png)

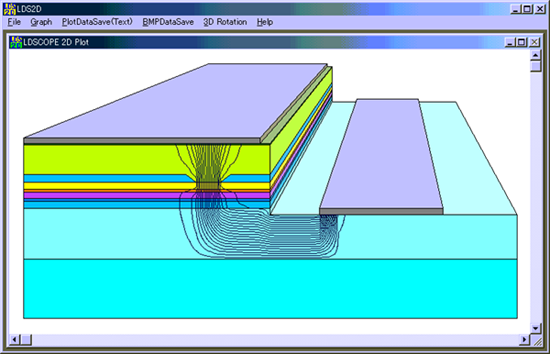

(b) InGaN系青色半導体レーザー

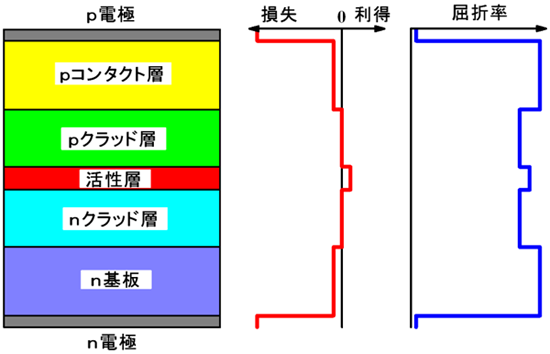

図24 GaAlAs系,InGaAlP系で典型的な導波構造
![](https://www.adcom-media.co.jp/book/tmo/images/1406/Fig24.png)
